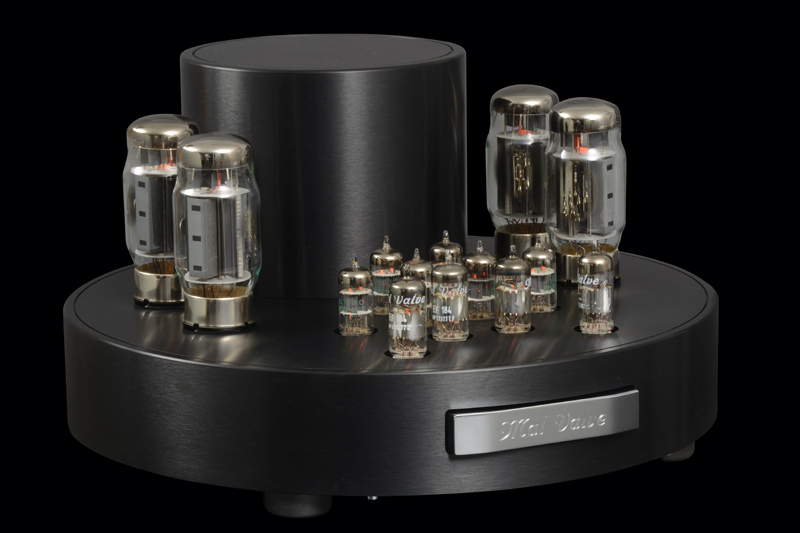

Power Amp One Mk 6 Stereo-Endverstärker 2 x 100 W + Ausgangsübertrager

Schaltung * Aufbau . Vollröhrentechnik im Signalweg · vollsymmetrische Signalverarbeitung in allen Betriebsarten · Symmetrierung asymmetrischer Eingangssignal · galvanische Trennung durch Eingangsübertragerkoppelung · Parallel Push-Pull Design · Trioden- oder Pentodenbetrieb · Class A-Betrieb im unteren bis mittleren Leistungsbereich · Anpassungsimpedanz wesentlich niedriger als bei Anodenverstärkern · große Stabilität und geringe Verzerrungen auch bei kritischem Lautsprecherimpedanzverlauf · beste Kompatibilität auch mit magnetostatischen und elektrostatischen Lautsprechern · hohe Impulstreue auch im Tiefbass und im obersten Hochtonbereich · alle Schaltvorgänge relaisgesteuert (keine kapazitiven Kabeleinflüsse) · Einschaltstrombegrenzu · externe Ausgangsübertrager für unmittelbare Nähe zum Lautsprecher (Option)

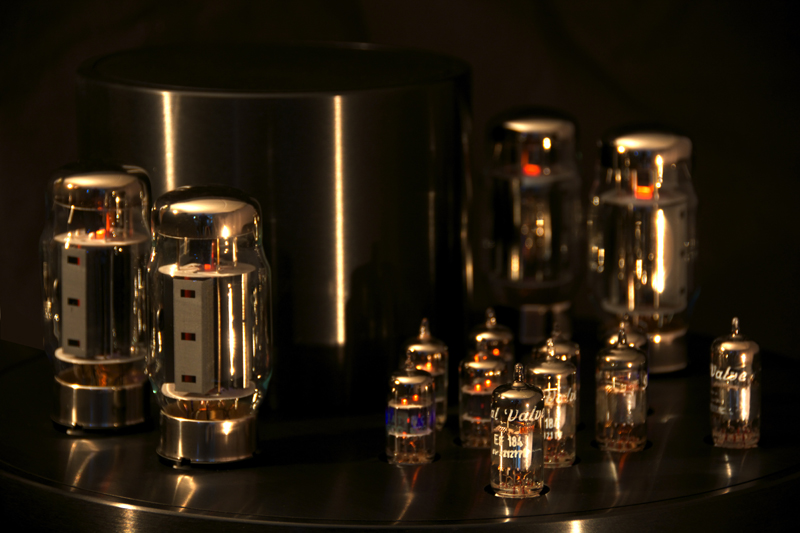

Röhren * Netztransformator · 6 x ECC81 Treiberröhren · 4 x EF 184-Treiberröhren · 4 x KT120-Endröhren · 1 x 800 VA (W) Ringkernnetztransformator

Bestückung

· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 1 x Hauptplatine

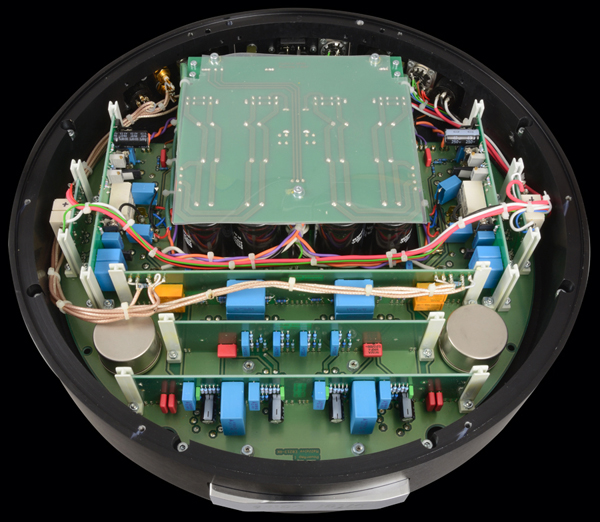

· 7 x Schaltungsmodule
· 1 x Netzteil

Zubehör

· 2 x externer Bandkernübertrager
· 2 x 1 m abgeschirmtes symmetrisches Übertragerkabel
· Netzanschlußkabel (2 m)

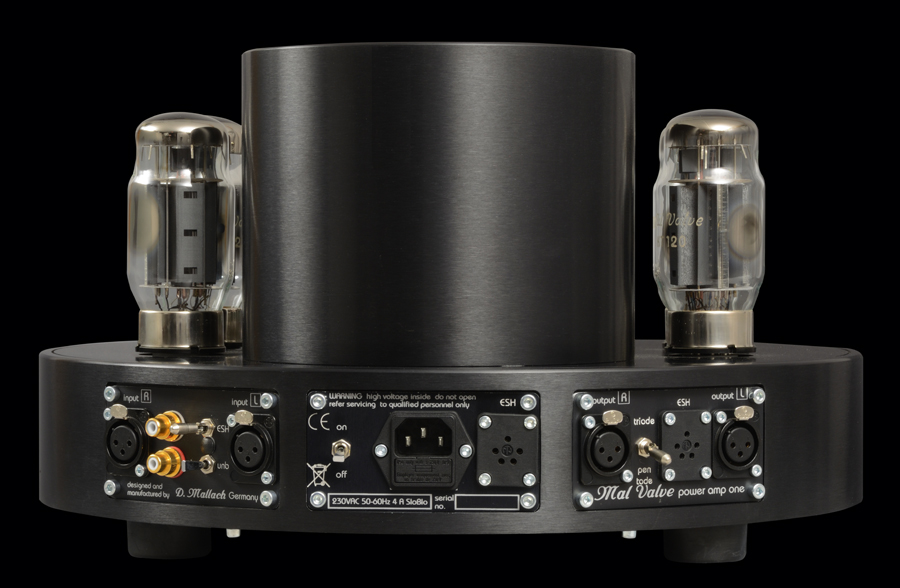

Anschlüsse * Daten

· symmetrischer Eingang
· asymmetrischer Eingang
· Eingangsimpedanz
· Eingangsempfindlichkeit
· symmetrischer Leistungs-Ausgang
· Ausgangsleistung
· Hochvoltausgänge
· max. Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme Leerlauf
· Leistungsaufnahme Volllast
· Standby

1 x Stereo line
1 x Stereo line
470 kOhm
2 Veff.
1 x XLR-Buchse pro Kanal
2 x 100 W an 4/8 Ohm des Ausgangsübertragers
2 x Spezialbuchsen für Stax-Pro Kopfhörer
800 Vss.
< 0,3 %
10 - 60.000 Hz
> 90 dB (A)
230/115 VAC, 50 - 60 Hz
250 Watt
600 Watt
0,3 Watt

Steckverbinder

· 2 x vergoldete Cinchbuchsen
· 4 x vergoldete XLR-Steckadapter
· 2 x Spezialbuchsen für elektrostatische Kopfhörer (Stax)
· 1 x Kaltgerätestecker

Schalter

· Rückwandkippschalter on - off zum Ein-/Ausschalten
· Kippschalter für symmetrischen oder asymmetrischen Eingang
· Kippschalter triode - pentode zur Wahl der Betriebsart
· Kippschalter für Lautsprecher- oder Kopfhörerbetrieb

Verstärkergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert
· 10 mm Aluminiumtrafohaube schwarz oder natur eloxiert
· verchromtes auspoliertes Messingproduktemblem mit Gravur

· Abmessungen:
· Gewicht:

400 mm (D) x 70/210 mm (H)
22 Kg

Optionen

· Direktausgang für elektrostatische Kopfhörer (Stax)
· Ausgangsübertrager für Lautsprecher
· Ausgangsübertrager für magnetostatische und dynamische Kopfhörer
· Übertragerleitungen in Überlänge
· zusätzliche Lautsprecherimpedanzen
· Trafohaube an-/auspoliert und verchromt

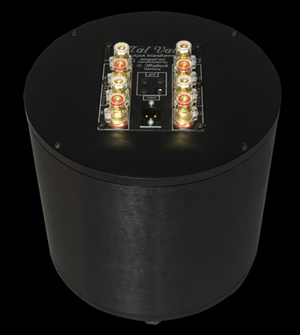

Ausgangsübertrager für Lautsprecher

· Abwärtstransformation zur Leistungsanpassung für Lautsprecherimpedanzen
· niedrige Innenwiderstände für beste Impulsverarbeitung
· großer Magnetkern von 1.500 VA
· niedrige Übersetzung für beste Impedanztransformation
· Primär- und Sekundärwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Sekundärwicklungen für beste Übertragungseigenschaften
· bestes Rechteckverhalten und weiter Frequenzgang
· nahe am Lautsprecher plazierbar und damit kürzere Wege für Lautsprecherkabel
· Standardausführung 4/8 Ohm

Steckverbinder

· vergoldete XLR-Steckadapter im Eingang für symmetrische Signalübertragung
· vergoldete separate +/- Polklemmen zum symmetrischen Lautsprecheranschluß
· Minuspolklemme ist signalführend und darf nur symmetrisch angeschlossen werden!

Übertragergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert

· Abmessungen: 2 x Ø 250 x 200 mm
· Gewicht: 20 kg

Übertragerkabel

· symmetrisches NF-Verbindungskabel
· 2 x nebeneinander liegende Innenleiter mit gemeinsamer Abschirmung
· Leiter aus hochreinem Litzen-Kupfer
· einzeln isolierte Kupferlitzen
· Abschirmung aus verzinntem Kupfergeflecht
· kompletter Teflonaufbau
· goldkontaktierte XLR-Steckadapter
· gelber Kennzeichnungsfarbring
· Kupferquerschnitt 2 x 1,5 qmm
· Kabelkapazität 50 pF/m
· Belegung: Kontakt 1 = Signalminus, Kontakt 2 = Signalplus, Kontakt 3 = Schirm
· max. Spannung 1.500 VAC
· max. Strom 10 A
· Lieferlänge nach Wunsch
· max. Länge 20 m
· Service: Umkonfektionierung auf andere Kabellängen

Power Amp One Mk 6

Stereo-Endverstärker 2 x 100 W
+ Ausgangsübertrager

Power Amp One Mk 6

Stereo-Endverstärker 2 x 100 W + Ausgangsübertrager

Stereo-Endverstärker 2 x 100 W
+ Ausgangsübertrager
