Crossover Three Mk 3

Vollsymmetrische Röhrenfrequenzweiche

Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
. Stereo 2 1/2-Wege-Betrieb oder Mono 3- bis 4-Wege-Betrieb
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
. symmetrische und asymmetrische Eingänge und Ausgänge
· Symmetrierung asymmetrischer Eingangssignale
. Hochpass, Tiefpass und Subsonic
. Flankensteilheiten 6 oder 12 dB
. Gauss-, Bessel-, Linkwitz- oder Butterworth-Filter
. Übernahmefrequenzen beliebig konfigurierbar
. Phase/Gegenphase umschaltbar
· galvanische Trennung durch Eingangs- und Ausgangsübertragerkoppelung
· gleichwertige symmetrische/asymmetrische Ausgänge
· Steckmodultechnik
· Trioden Class A-betrieb
· Pegel-Einstellung über prozessorgesteuerte Relais und Festwiderstände
· alle Schaltvorgänge relaisgesteuert
· flexible Schaltfunktionen durch Prozessorsteuerung
· Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting

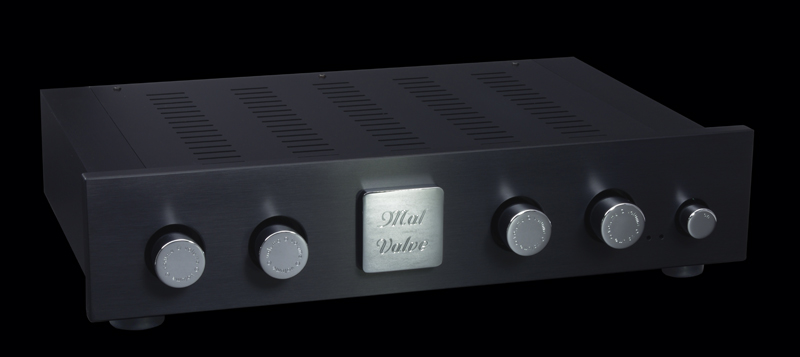

Frontdrehstufenschalter

. volume zur Tiefpass-Pegelung des linken Kanals in 24 x 0,5 dB Stufen
. volume zur Tiefpass-Pegelung des rechten Kanals in 24 x 0,5 dB Stufen
. volume zur Hochpass-Pegelung des linken Kanals in 24 x 0,5 dB Stufen
. volume zur Hochpass-Pegelung des rechten Kanals in 24 x 0,5 dB Stufen
· on zum Ein-/Ausschalten

LED-Anzeigen

· Front rechts

rot/grün rechts
rot mittig
rot links

Betriebsanzeige
Phasenlage Hochpass
Phasenlage Tiefpass

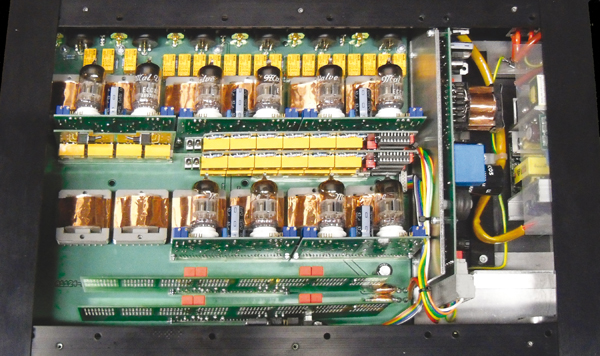

Bestückung * Zubehör

· 10 x ECC 88-Röhren,
· 8 x Schaltungsteckmodule
· 12 x Line-Übertrager
· Schaltnetztteil 150 VA
· Netzanschlußkabel (2 m)

Interne Schalter

. Kippschalter Hochpass off - on (Subsonic)
. Kippschalter Subsonic 6 - 12 dB
. 2 x Kippschalter Phase - Gegenphase
. 2 x Pegelvorwahl -12 dB

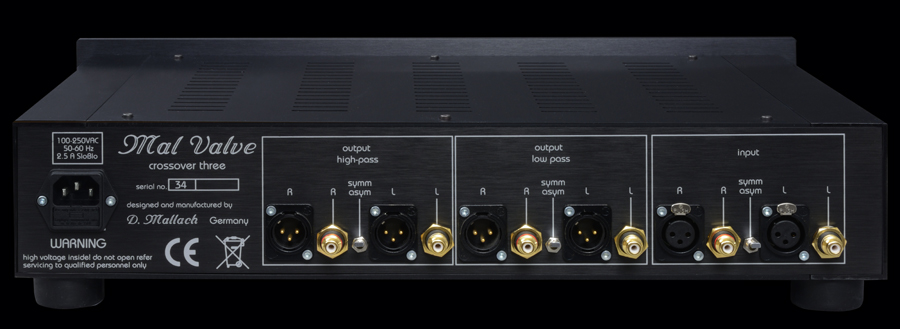

Steckverbinder

· vergoldete Cinchbuchsen
· vergoldete XLR-Steckadapter
· Kaltgerätestecker

Rückwandschalter

· 3 x Kippschalter für symmetrischen oder asymmetrischen Anschluß

Anschlüsse * Daten

· symmetrischer Eingang
· asymmetrischer Eingang
· Eingangsimpedanz
· symmetrische Ausgänge
· asymmetrische Ausgänge
· Ausgangsimpedanz
. Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme
· Standby

1 x Stereo line
1 x Stereo line
470 kOhm
Low Pass, High Pass
Low Pass, High Pass
< 100 Ohm
max 10 Veff.
0,1 %
10 - 60.000 Hz
90 dB (A)
90 - 250 VAC, 50 - 60 Hz
80 Watt
0,3 Watt

Optionen

. Frontplatte/Gehäuse natur eloxiert

Gehäuse

· 15 mm Vollaluminiumfrontplatte gebürstet und schwarz oder natur eloxiert.
· gebürstetes schwarz oder natur eloxiertes Vollaluminiumgehäuse
· Messingdrehknöpfe und Messingproduktemblem hochglänzend auspoliert und verchromt

· Abmessungen:
· Gewicht:

483 mm (b) x 315 mm (t) x 100 mm (h)
12 Kg
