Preamp Four Line Mk 7

vollsymmetrischer Vorverstärker

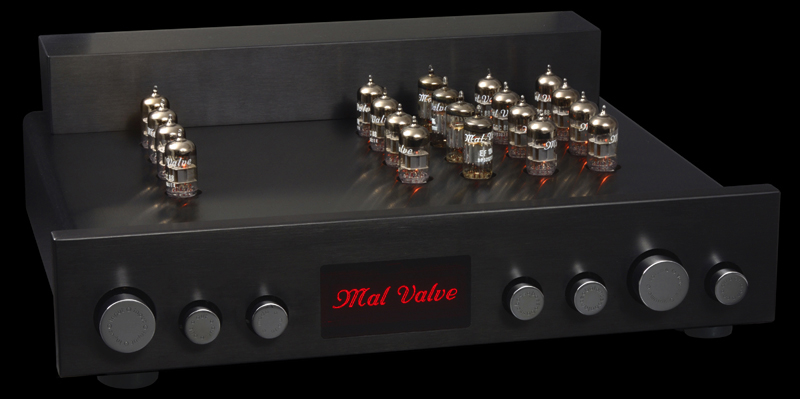

Preamp4L-vorne


Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· galvanische Trennung durch Eingangs- und Ausgangsübertragerkoppelung
· Display zur Anzeige der mit Frontschaltern oder Fernbedienung gewählten Einstellungen
· Steckmodultechnik
· Lautstärkeregelung über prozessorgesteuerte Relais und Festwiderstände
· Lautstärke-Einstellung mit hoher Auflösung und großem Regelumfang
· alle Schaltvorgänge relaisgesteuert (keine kapazitiven Kabeleinflüsse)
· flexible Schaltfunktionen durch Prozessorsteuerung
· externes Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting

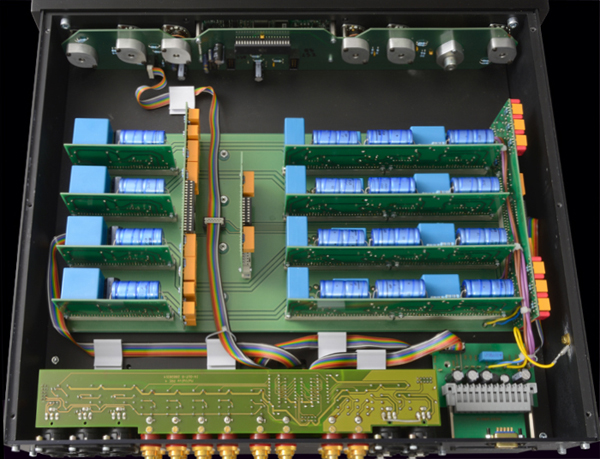

Preamp4L-innen



Bestückung * Zubehör

· 4 x EF184-Röhren
· 16 x ECC88-Röhren
· 12 x Schaltungsteckmodule
· 2 x Eingangsübertrager mit Mu-Metall-Abschirmung
· 2 x Ausgangsübertrager mit Mu-Metall-Abschirmung
· Display
· externes Schaltnetztteil 200 VA
· Fernbedienung
· Steuerleitung Vorverstärker - Netzteil (2 m)
· Netzanschlußkabel  (2 m)

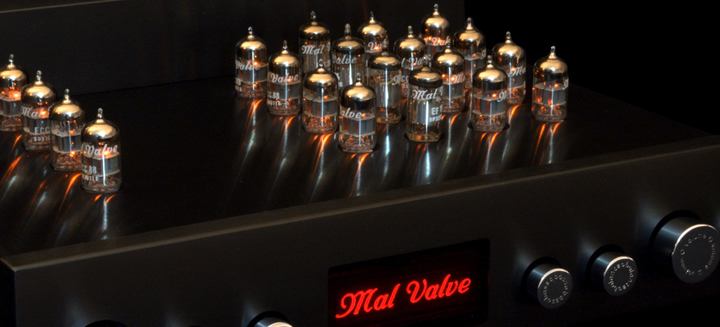

Preamp4L-Stimmung



Frontdrehstufenschalter

· Frontdrehsteller symmetrisch Phono, CD, DVD - asymmetrisch DVD, CD, Phono, Tuner, Tape
· Frontdrehsteller symmetrisch out 1, 2, 1+2, out off, asymmetrisch out 1, 2, 1+2
· Frontdrehsteller Mode für Stereo, Stereo Reverse, Mono, Mono links/rechts, linker Kanal, rechter Kanal, Phase 0 ° - 180 °
· Frontdrehsteller bass Off, bass - 6/12 dB, 14-43 Hz
· Frontdrehsteller balance 16 x 0,7 dB-stufig
· Frontdrehsteller volume 120 x 0,7 dB-stufig
· Frontdrehsteller on zum Ein-/Ausschalten, Speichern der Einstellungen

Anzeige

· Display zur Betriebsanzeige und zur Anzeige aller Einstellungen

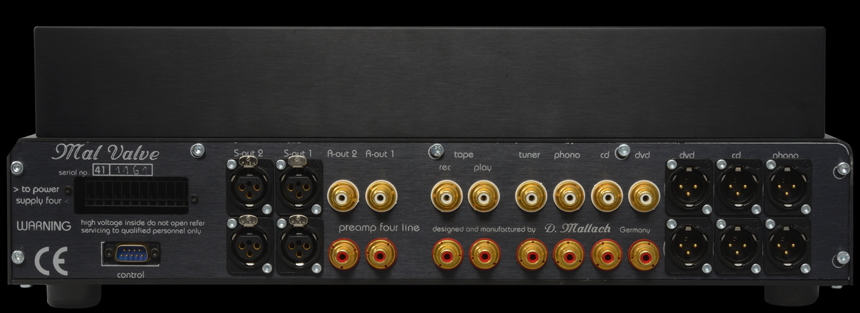

Preamp4L-hinten

Anschlüsse * Daten

· symmetrische Eingänge
· asymmetrische Eingänge
· Eingangsimpedanz
· Eingangsempfindlichkeit
· symmetrische Ausgänge
· asymmetrische Ausgänge
· Ausgangsimpedanz
.·Ausgangsspannung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme
· Standby



Phono-(Preamp), CD, DVD (SACD)
DVD, CD, Phono, Tuner, Tape
470 kOhm
1 V
2 x Preamp Out
2 x Preamp Out, Tape out
< 100 Ohm
20 Veff.
0,005 %
10 - 90.000 Hz
106 dB (A)
90 - 250 VAC, 50 - 60 Hz
110 Watt
0,3 Watt






Steckverbinder

· vergoldete Cinchbuchsen
· vergoldete XLR-Steckadapter
· Spezialsteckverbinder für Steuerleitung



Verstärkergehäuse

· 20 mm Aluminiumfrontplatte gebürstet und schwarz oder natur eloxiert
· 10 mm gebürstetes schwarz oder natur eloxiertes Aluminiumchassis
· Vollaluminiumübertragerhaube gebürstet und schwarz eloxiert
· Messingdrehknöpfe hochglänzend auspoliert und verchromt

· Abmessungen:
· Gewicht:

483 mm (B) x 90/140 mm (H) x 395 mm (T)
18 Kg






Netzteil

Netzteil

· frontseitige Betriebsanzeige
· rückseitiger Kaltgerätestecker
· rückseitiger Spezialsteckverbinder für Steuerleitung
· 15 mm Massivaluminiumfrontplatte gebürstet und schwarz oder natur eloxiert.
· gebürstetes schwarz oder natur eloxiertes Vollaluminiumgehäuse

· Abmessungen:
· Gewicht:

263 mm (b) x 315 mm (t) x 100 mm (h)
5 Kg







Fernbedienung

· channel < > für Eingangswahl
· volume - / + zur Lautstärkeeinstellung
· mute
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:












196 mm (L) x 67 mm (B) 20 mm
0,5 kg
