Power Transformer Mk 6

Lautsprecher-Anpassungsübertrager

Schaltung * Aufbau

· Bandkernübertrager
· niedrige Innenwiderstände für beste Impulsverarbeitung
· großer Magnetkern von 2.500 VA
· Übertragerwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Wicklungen je Impedanz für beste Übertragungseigenschaften
· reiner Passivbetrieb
· bestes Rechteckverhalten und weiter Frequenzgang
· nahe am Lautsprecher plazierbar und damit kürzere Wege für Lautsprecherkabel
· für alle Endverstärker und passiven Lautsprecher

Steckverbinder

· vergoldete Polklemmen
· vergoldete 4 mm Buchsen

Anschlüsse * Daten

· Eingänge
· Ausgänge
· Wirkungsgrad
· Belastbarkeit

8 bis 1 Ohm
8-7-6-5-4-3.5-3-2.5-2-1.5-1 Ohm

> 98 %
> 500 W

Übertragergehäuse

· 10 mm Aluminiumchassis gebürstet und schwarz oder natur eloxiert
· Übertrager in Kunstharz vergossen

· Abmessungen: 2 x Ø 250 x 240 mm
· Gewicht: 30 kg

Anwendungsmöglichkeiten

· Optimierung der Anpassung von Verstärker und Lautsprecher
· Leistungsanpassung von niederohmigen oder hochohmigen Verstärkern, z.B. OTL-Röhrenverstärkern und Transistorverstärkern
· Leistungsanpassung von hochohmigen und niederohmigen Lautsprechern, z.B. Elektrostaten und Magnetostaten
· elektrisch getrennte Lautsprecherchassis im Bass, Mitten- und Hochtonbereich separat pegelbar
· verbesserte Anpassung an die Raumakustik
· Verschiebung des Verstärkerarbeitsbereiches in den A-Betrieb
· Impedanztransformation, Pegeltransformation und A-Betrieb kombinierbar
· Steckverbinder mehrfach belegbar

Konfiguration * Einstellungen

Impedanztransformation

Die impedanztransformation erlaubt, den Lautsprecher optimal an den Verstärker anzupassen.
Nur in Ausnahmefällen stimmen die Impedanzen von Verstärkern und Lautsprechern überein, zumal sich bei den meisten Lautsprechern
die Impedanz frequenzabhängig ändert. Selbst wenn der Verstärker über gleichqualitative Anschlüsse für verschiedene Ausgangsimpedanzen
verfügt (z.B. 8 + 4 Ohm), sind die Abstufungen in aller Regel zu grob, um eine bestmögliche impedanzanpassung zu erzielen.

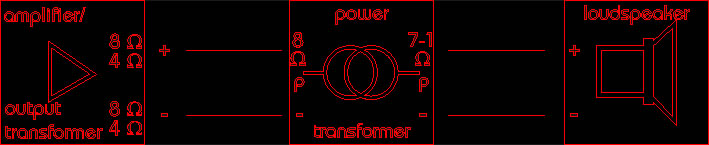

Impedanzabwärtstransformation

· optimale Anpassung im Full Range-Betrieb an die Impedanz des Lautsprechers
· als Eingang ist der 8 Ohm-Eingang zu verwenden, auch bei Verstärkerimpedanzen oberhalb 8 Ohm (z.B. OTL-Röhrenverstärker)
· bei Verstärkern mit Ausgangsübertragern sollte der höherqualitative Ausgang verwendet werden.

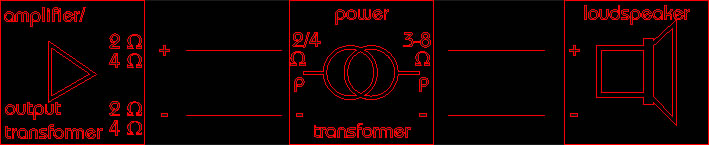

Impedanzaufwärtstransformation

· optimale Anpassung im Full Range-Betrieb an die Impedanz des Lautsprechers
· Eingang ist der Anschluß, der dem Impedanzoptimum des Verstärkers oder des Verstärkers mit Ausgangsübertrager entspricht.
· bei Verstärkern mit Ausgangsübertragern sollte der höherqualitative Ausgang verwendet werden.

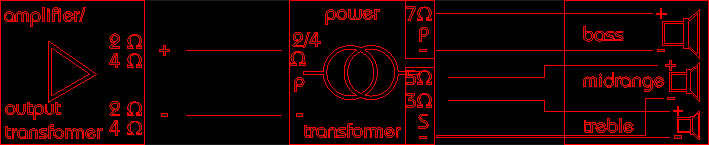

Pegeltransformation bei elektrisch getrennten Lautsprecherchassis

· um den Frequenzgang des Lautsprechers zu optimieren.
· um den Lautsprecher besser an die Raumakustik anzupassen.
· um die Anlagenkonfiguration besser abzustimmen.
· je größer der Anschlußwert zum Lautsprecher, desto höher ist der Lautstärkepegel.

leveltransformation

Level-ImpTransf

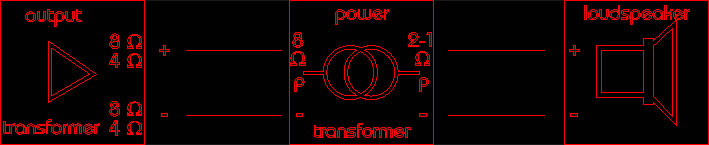

A – Betrieb

. um den Arbeitsbereich der MalValve-Endstufen durch Überanpassung der Lautsprecherimpedanz weiter in den A-Betrieb zu verschieben.
· um das klanglich beste Resultat bei angemessener Ausgangsleistung zu erzielen.
