Head Amp five

symmetrischer Kopfhörerverstärker in Vollröhrentechnik
für elektrostatische + magnetostatische + dynamische Kopfhörer

Schaltung · Aufbau

· Betrieb magnetostatischer, dynamischer, elektrostatischer Kopfhörer und Ribbon-Kopfhörer
. Vollröhrentechnik im Signalweg
· vollsymmetrische Signalverarbeitung in allen Betriebsarten
· Symmetrierung asymmetrischer Eingangssignale
· Eingangsübertrager für Symmetrierung und galvanische Trennung
· Parallel Push-Pull Design
· OTL für elektrostatische Kopfhörer
· OTL für magnetostatische und dynamische Kopfhörer
· interne Ausgangsübertrager als OTL-Alternative
· interne Ausgangsübertrager für Ribbon-Kopfhörer (Option)
· externe Ausgangsübertrager für Lautsprecher und Ribbon-Kopfhörer (Option)
· Eingangs- und Ausgangsübertrager eigener Fertigung
· Steckmodultechnik
· Lautstärkeregelung über prozessorgesteuerte Relais
· Lautstärkeeinstelllung mit hoher Auflösung
· Balanceregelung mit hoher Auflösung
· einstellbare Verstärkung zur Anpassung an den Wirkungsgrad der Kopfhörer
· separat gespeicherte Einstellungen für jede Betriebsart
· Crossfeed für regelbare Basisbreite
· alle Schaltvorgänge relaisgesteuert
· Schaltnetzteil für alle Betriebsspannungen
· Ein-/Ausschaltmuting
· 4 Kopfhöreranschlüsse auf der Frontseite
· 5 Kopfhöreranschlüsse auf der Rückseite
· symmetrischer Vorverstärkerausgang
· 2 einstellbare Polarisationsspannungen
· Fernbedienung (Option)

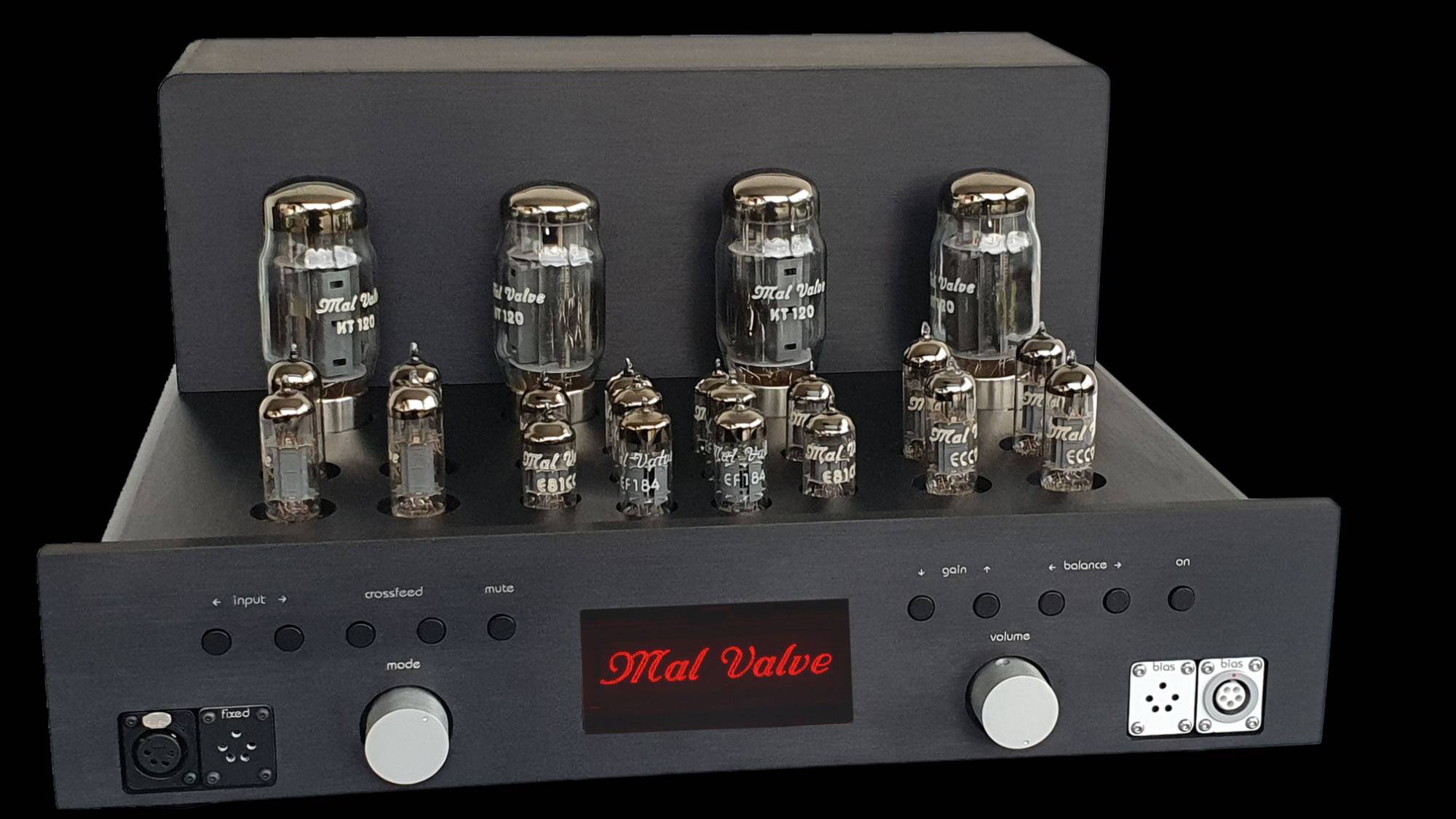

Front

Display

Drehschalter
· mode
· volume

Taster
· input 1+2
· input 3+4
· crossfeed
· mute
· gain
· balance
· on

Betriebsanzeige und Anzeige der Einstellungen

ESH - OTL - Transformer - Preamp out - Power amp
127 x 0,7 dB Stufen

line symmetrisch
line asymmetrisch
in 8 Stufen
Stummschaltung - Umschaltung Triode/Pentode
0 dB bis -30 dB je nach Betriebsart
20 x 0,7 dB Stufen
Ein-/Ausschalten

Kopfhöreranschlüsse auf der Frontseite (4 x nach Wahl)

· 4polig XLR für dynamische und magnetostatische Kopfhörer
· Klinke für dynamische und magnetostatische Kopfhörer
· Elektrostaten-Steckverbinder mit fester Polarisationsspannung
· Elektrostaten-Steckverbinder mit einstellbarer Polarisationsspannung
· 4polig XLR für Ribbon-Kopfhörer (Option)
· MalValve ESH (Option)

Betriebsarten
· ESH                                elektrostatische Kopfhörer
· OTL                               magnetostatische und dynamische Kopfhörer
· Transf                            magnetostatische und dynamische Kopfhörer, Ribbon-Kopfhörer
· preamp                          symmetrischer Ausgang
· power amp                    separate Ausgangsübertrager für Lautsprecher und Ribbon-Kopfhörer

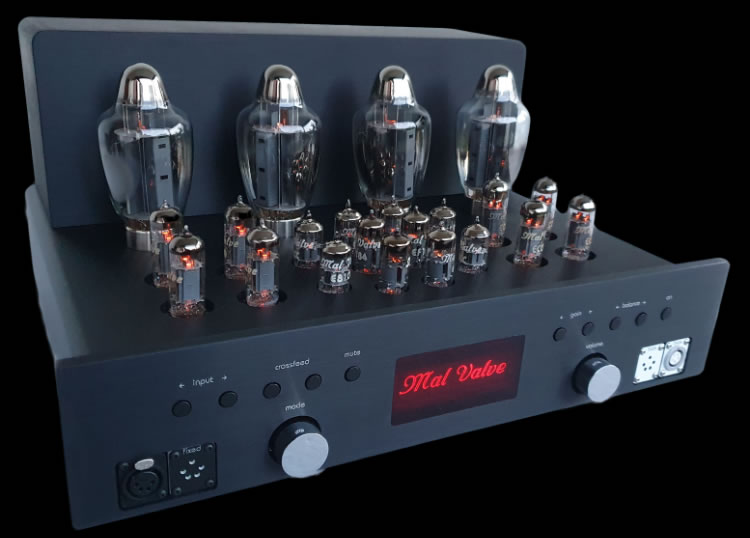

Bestückung * Zubehör

· 4 x EF184 Treiberröhren
· 6 x E88CC Treiberröhren
· 8 x ECC99 Booster-Röhren
· 4 x KT120/KT150/KT170 Leistungsröhren
· Hauptplatine
· 14 Steckmoudule
· 2 interne Eingangsübertrager mit MuMetallabschirmung
· 2 interne Ausgangsübertrager
· Display zur Anzeige der Einstellungen

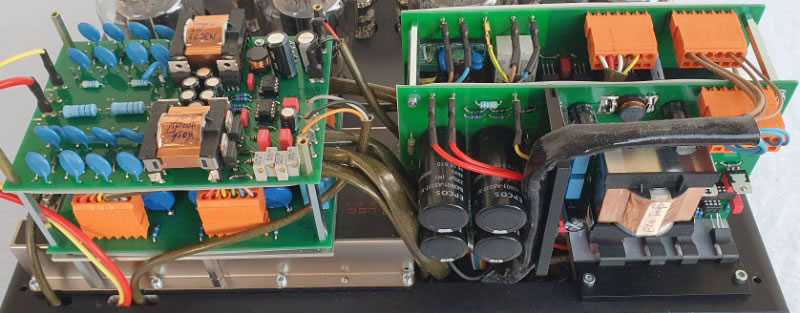

· Interne Schaltnetzteile 800 VA
· Netzanschlusskabel (2m)
· Fernbedienung (Option)

Spezifikationen:

· symmetrische Eingänge
· asymmetrische Eingänge
· Eingangsimpedanz
· Eingangsempfindlichkeit
· Ausgänge Kopfhörer (nach Wahl)

· Ausgänge preamp
· Ausgänge externe Ausgangsübertrager
· Ausgangsimpedance Kofhörer
· Ausgangsimpedance preamp out
· Ausgangsleistung OTL

· Ausgangsleistung interne Übertrager · Ausgangsleistung externe Übertrager
· Ausgangsspannung pre out
· Ausgangsspannung ESH
· feste Polarisationsspannung
· einstellbare Polarisationsspannung

. Klirr
. Frequenzgang
. Störabstand
· Netzspannung
. Leistungsaufnahme
. Standby

2 x line XLR
2 x line RCA
100 kOhm
1 Veff.
XLR 4polig Stereo-Buchse
6,3 mm Stereo-Klinkenbuchse
XLR 3polig Stecker
XLR 4polig Stereo-Stecker
Stax Pro Buchsen mit fester Polarisatonsspannung
Stax Pro Buchsen mit einstellbarer Polarisatonsspannung
5polige Hochspannungsbuchse mit einstellbarer Polarisationsspannung
2 x XLR 3polig Stecker
2 x XLR 3polig Buchse
2 - 600 Ohm
< 1 Ohm
2 x 13 Watt an 32 Ohm
2 x 26 Watt an 64 Ohm
2 x 25 Watt an 2 Ohm
2 x 90 Watt an 4 + 8 Ohm oder andere Impendanzen
20 Veff.
2400 Vss.
580 VDC für Stax u.a.
500 - 1250 VDC für Stax, DanClark, Audeze, Hifiman u.a.
1000 - 2000 VDC für MalValve u.a.
0,05 %
10 - 50.000 Hz
92 dB (A)
90 - 250 VAC, 50 - 60 Hz
250 Watt
0,3 Watt

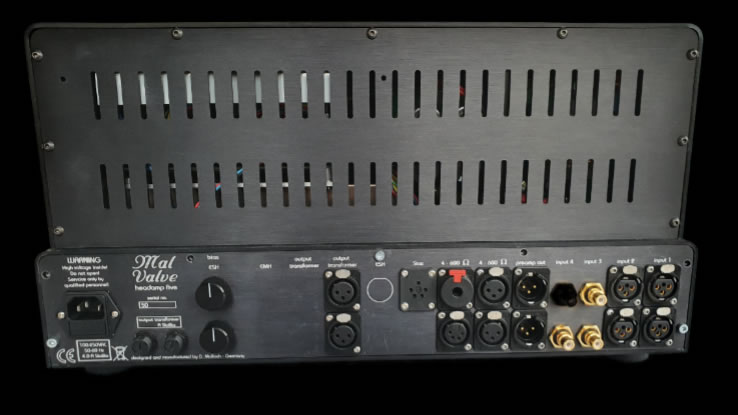

Headamp3-hinten

Steckverbinder - Sicherungen

· goldkontaktierte Cinchbuchsen
· goldkontaktierte 3polige XLR-Steckadapter
· goldkontaktierte 4polige XLR-Buchsen
· goldkontaktierte Klinkenbuchsen
· Spezialbuchsen für elektrostatische Kopfhörer
· goldkontaktierte 4polige XLR-Stecker für Ribbon-Kopfhörer (Option)
· goldkontaktierte Polklemmen für Übertragereingang (Option)
· 2 x Sicherungshalter als Überlastschutz für interne Ausgangsübertrager
· 2 x Drehsteller für einstellbare Polarisationsspannung
· Kaltgerätestecker

Speicheroperationen

· Eingangswahl
· Betriebsart
· Lautstärke
· Balance
· Crossfeed
· Verstärkung

Optionen

· externe Ausgangsübertrager
· KT150 oder KT170-Endstufenröhren
· Konfiguration für Ribbon-Kopfhörer
· Hochspannungsbuchse mit einstellbarer Polarisationsspannung
· MalValve-Vollaluminium-Fernbedienung
· Frontplatte natur eloxiert

Gehäuse

· 10 mm Aluminiumfrontplatte gebürstet und schwarz eloxiert
· gebürstetes schwarz eloxiertes 10 mm Aluminiumgehäuse
· gravierte Frontplattenbeschriftung

· Abmessungen:
· Gewicht:

483 mm (B) x 255 mm (H) x 390 mm (T))
24 Kg

Fernbedienung (Option)

· Eingangswahl
· Lautstärkeeinstellung
· Mute
· Betriebsartenwahl
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:

196 mm (L) x 67 mm (W) 20 mm (H)
0,5 kg

Garantie

· 24 Monate auf Arbeit und Teile
· 6 Monate auf Röhren

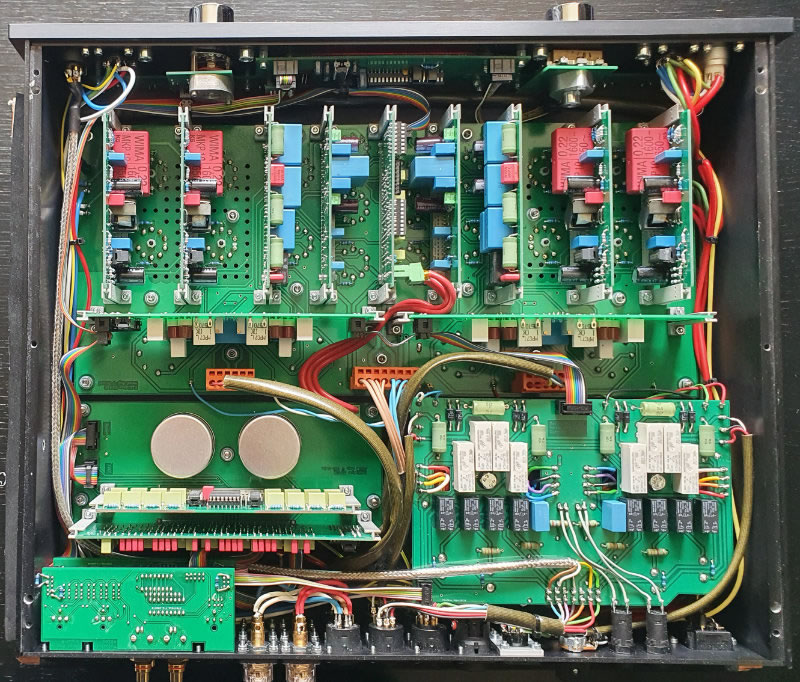

Der Verstärker ist weitestgehend in Modultechnik aufgebaut und mit steckbaren Bauteilen versehen. Das hat für den Vorteil, daß bei einem Defekt oder Verschleiß von Bauteilen (z.B. Röhren, Relais) in den meisten Fällen nur das betroffene Schaltungsmodul oder Bauteil auszutauschen und ein Transport des Gerätes nicht notwendig ist.
