CD two S Mk 3

CD-Player mit Teac VRDS-Laufwerk + symmetrischem Röhren-Digitalanalogkonverter


Preamp Four Line


Schaltung * Aufbau

· Teac-VRDS-Laufwerk
· 32 kHz bis 192 kHz Digitaleingang 16 bis 24 Bit
· integrierte Taktratenkonvertierung auf 192 kHz / 24 Bit
· DAC-Integratorstufe und DAC-Ausgangsstufe in Vollröhrentechnik
. Vollröhrenbetrieb im Signalweg
· vollsymmetrische analoge Signalverarbeitung
· digitale und analoge Übertrager-Koppelung
· separate Leistungstreiber für Digitalausgang
· Modultechnik für Schaltung und Steuerung (upgradefähige Schaltung)
· alle Schaltvorgänge relaisgesteuert (keine kapazitiven Kabeleinflüsse)
· Vollaluminium-Konstruktion
· Schaltnetzteil für alle Betriebsspannungen


Preamp Four Line in

Schalter * Taster

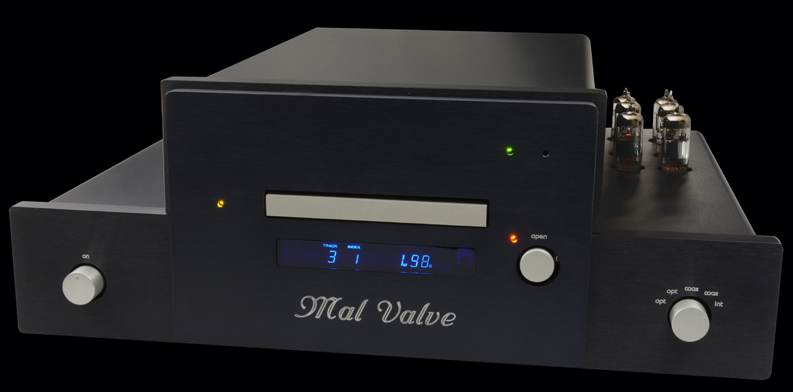

· Frontdrehstufenschalter für internes CD-Laufwerk und 4 externe Digitalquellen
· Frontdrehstufenschalter on zum Ein-/Ausschalten

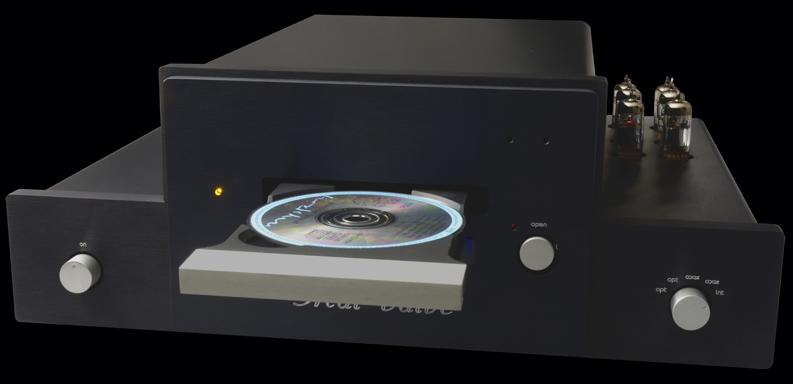

· Taster open zum Öffnen und Schließen der CD-Schublade

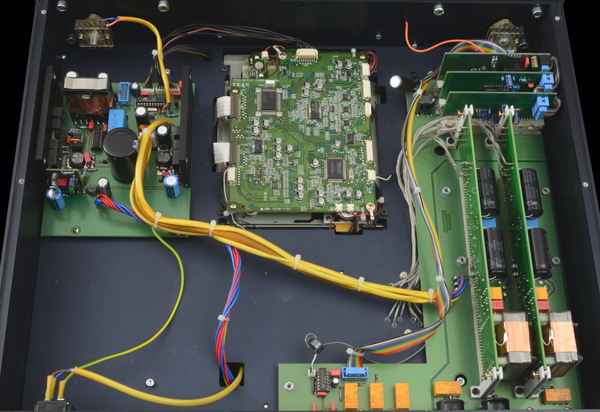

CD4s-innen





Bestückung * Zubehör

· Teac-VRDS-Laufwerk
· digitale Servoplatine
· Burr-Brown-Interphase-Receiver
· Burr-Brown-Upsampler
· Burr-Brown-Digitalfilter
· Burr-Brown-DAC-Schalter
· 4 x Digitalübertrager
· 3 x Digital-Schaltungssteckmodule
· 2 x Digital-Analogübertrager mit Mu-Metall-Abschirmung
· 4 x EF 184-Röhren
· 2 x ECC81-Röhren
· 2 x Analogschaltungsteckmodule
· 2 x Ausgangsübertrager
· internes Schaltnetzteil 80 VA
· Fernbedienung
· Netzanschlußkabel  (2 m)




Preamp Four Line hi

Steckverbinder

· vergoldete Cinchbuchsen
· vergoldete XLR-Steckadapter
. 2 x Toslink-Buchse
· Kaltgerätestecker

Rückwandschalter

· Kippschalter für symmetrischen oder asymmetrischen Analogausgang
· Kippschalter für Digitalfilter sharp/soft


Betriebsanzeige

· LED lock-Anzeige für Betriebsbereitschaft des gewählten Digitaleingangs

Anschlüsse * Daten

· Digitaleingänge
· Wellenwiderstand
· Digitaleingänge
· symmetrischer Analogausgang
· asymmetrischer Analogausgang
· Ausgangsimpedanz
.·Ausgangsspannung
· Klirr
· Netzspannung
· Leistungsaufnahme
· Standby



2 x Cinch
75 Ohm
2 x optisch
XLR
Cinch
< 100 Ohm
2 Veff.
< 0,1 %
90 - 250 VAC, 50 - 60 Hz
80 Watt
0,3 Watt

Gehäuse

· 10 mm Vollaluminiumchassis mit 10 mm Aluminiumhaube gebürstet und schwarz eloxiert
· 15 mm Aluminiumfrontplatte gebürstet und schwarz eloxiert
· gebürstetes schwarz eloxiertes Aluminiumproduktemblem
· natur eloxierte Aluminiumdrehknöpfe und -taste

· Abmessungen
· Gewicht
483 mm (B) x 400 mm (T) x 160 mm (H)
20 Kg
