Amplifier Two Line Mk 4

Stereo-Vollverstärker, 2 x 75 W


Amplifier2L-vorne


Schaltung * Aufbau

. Vollröhrentechnik im Signalweg
· Vor-/Endstufe einzeln nutzbar (operate intern/extern)
· Lautstärkeregelung über prozessorgesteuerte Relais und Festwiderstände
· Lautstärke-Einstellung mit hoher Auflösung und großem Regelumfang
· alle Funktionen relaisgesteuert (keine kapazitiven Einflüsse durch Signalverkabelung)
· Anodenleistungsverstärker
· Trioden- oder Pentodenbetrieb


Frontdrehstufenschalter

· Frontdrehsteller phono (-Amp), CD, 2 x tuner, 2 x line
· Frontdrehsteller tape
· Frontdrehsteller volume 120 x 0,7 dB-stufig
· Frontdrehsteller on zum Ein-/Ausschalten


Frontoptikelemente

· LED zur Betriebsanzeige
· Fernbedienungsempfänger


Preamp Four Line in

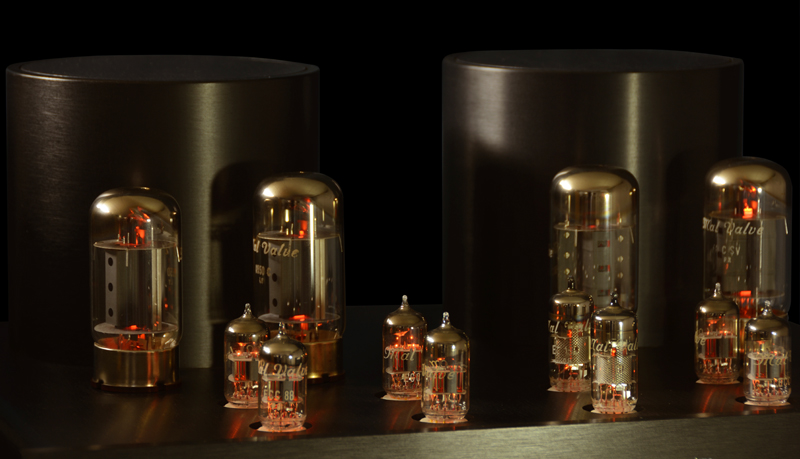

Röhren * Transformatoren

· 6 x ECC88 - Röhren
· 2 x EF184 - Röhren
· 4 x KT-120 Endröhren,
· 1 x 400 VA Netztransformator
· 2 x 400 VA Ausgangsübertrager

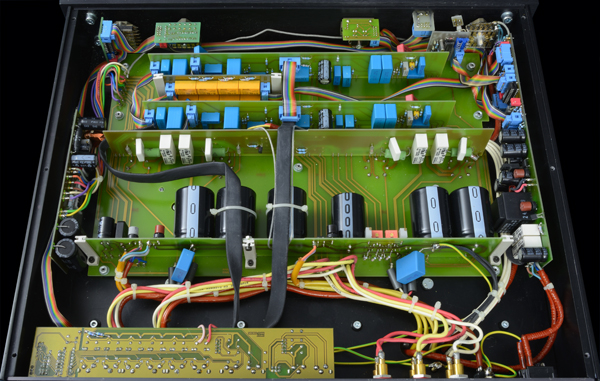

Amp-2L-innen







Bestückung * Zubehör

· 1 x Hauptplatine
· 6 x Schaltungsmodule
· 1 x Netzteil
· Netzanschlußkabel  (2 m)


Anschlüsse * Daten

· Eingänge
· Eingangsimpedanz
· Eingangsempfindlichkeit
· Ausgänge line
· Ausgänge Lautsprecher
· Ausgangsleistung
· Klirr
· Frequenzgang
· Störabstand
· Netzspannung
· Leistungsaufnahme Leerlauf
· Leistungsaufnahme Volllast
· Standby


phono (-Amp), CD, 2 x tuner, 2 x line
100 kOhm
1 V
preamp out, tape out
4/8 Ohm
2 x 75 W an
< 0,3 %
10 - 40.000 Hz
> 80 dB (A)
90 - 250 VAC, 50 - 60 Hz
200 W
350 W
0,3 W

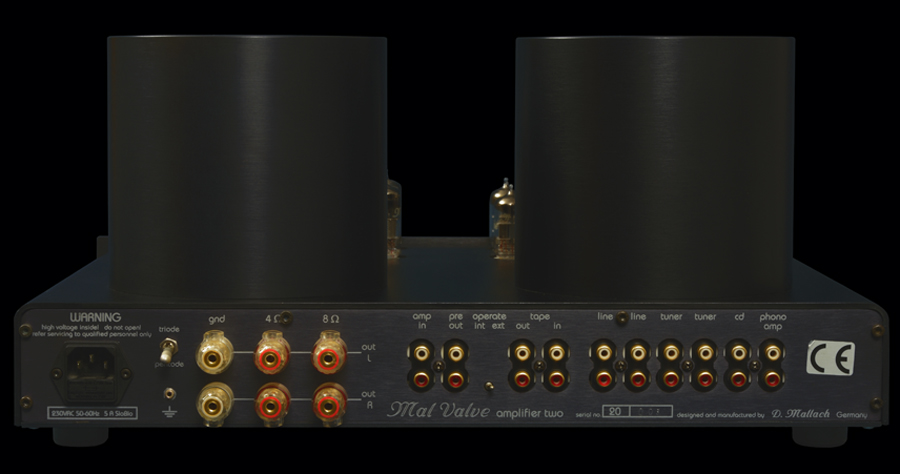

Amplifier2L-hinten

Steckverbinder

· 20 x vergoldete Cinchbuchsen
· 6 x vergoldete Polklemmen
· 1 x Kaltgerätestecker


Schalter

· Kippschalter triode - pentode zur Wahl der Betriebsart
· Kippschalter operate für intern - extern zur Auftrennung in Vorverstärker - Endververstärker


Verstärkergehäuse

· 10 mm Aluminiumfrontplatte gebürstet und schwarz oder natur eloxiert
· 10 mm gebürstetes schwarz oder natur eloxiertes Aluminiumchassis
· 2 x 10 mm Aluminiumtrafohauben schwarz oder natur eloxiert
· Vollaluminiumdrehknöpfe gebürstet und natur oder schwarz eloxiert
· gravierte Frontplattenbeschriftung

· Abmessungen:
· Gewicht:
483 mm (B) x 380 (T) x 70/210 mm (H)
25 Kg



Optionen

· Fernbedienung
· zusätzliche Lautsprecherimpedanzen


Ausgangsübertrager

· Abwärtstransformation zur Leistungsanpassung für Lautsprecherimpedanzen
· Primär- und Sekundärwicklungen zur verbesserten Kopplung mehrfach verschachtelt
· separate Sekundärwicklungen für beste Übertragungseigenschaften
· bestes Rechteckverhalten und weiter Frequenzgang
· Standardausführung 4/8 Ohm

Fernbedienung (Option)

· volume - / + zur Lautstärkeeinstellung
· mute
· 20 mm Vollaluminiumgehäuse
· gravierte Beschriftung
· gebürstete Oberfläche
· schwarz oder natur eloxiert
· Abmessungen:
· Gewicht:










196 mm (L) x 67 mm (B) 20 mm
0,5 kg
